設備主要技術指標：

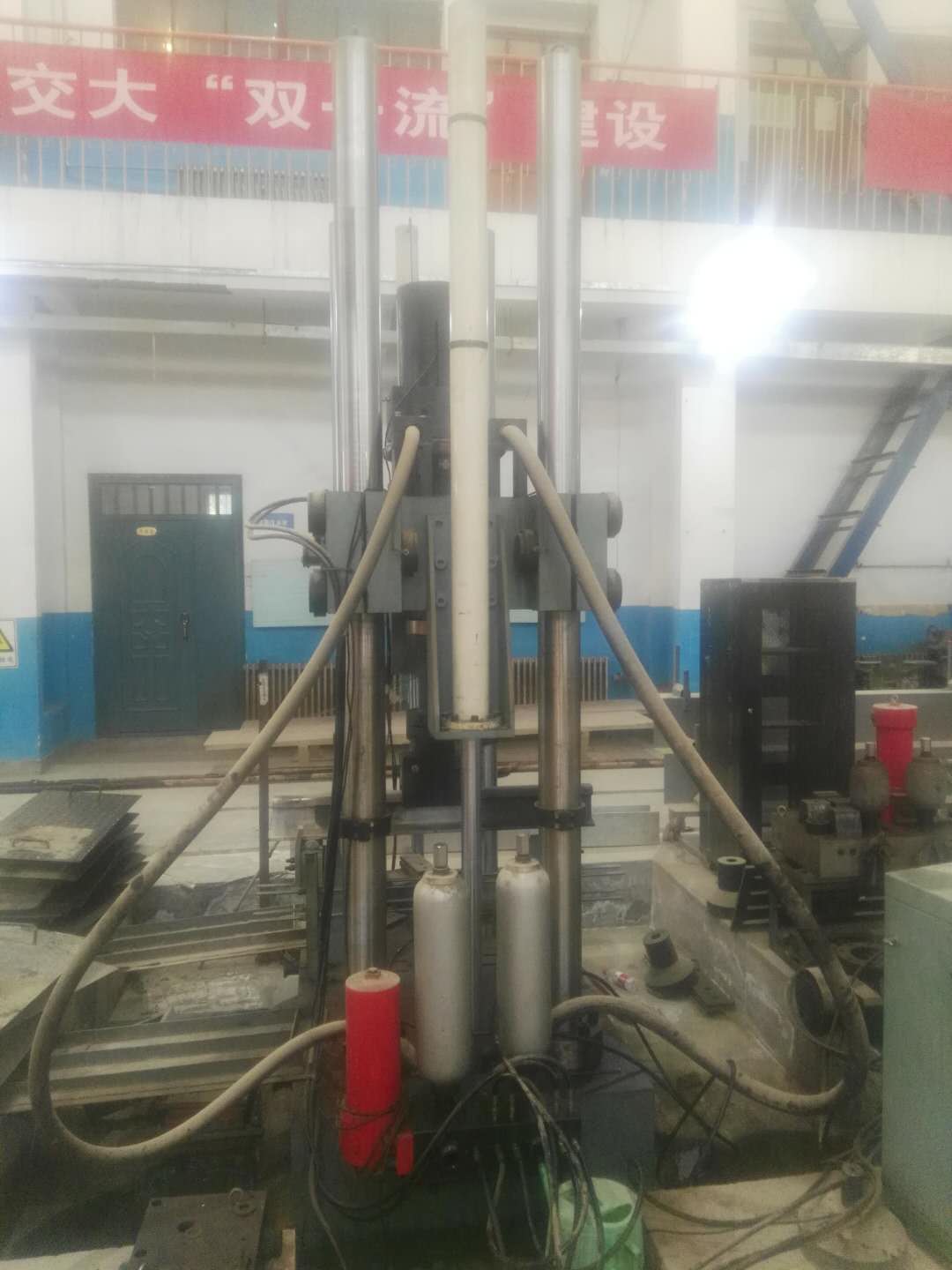

1、四立柱主機，凈空尺寸：1000mm×600×1500mm；
2、橫梁液壓缸升降、液壓鎖緊，****垂向試驗空間：1500mm；
3、伺服作動器額定拉壓力：±1000kN；有效行程：±125mm；加載頻率0.01-50Hz；
4、試驗力動態示值波動度不超過±0.5%F·S，位移示值精度±0.5%F·S。
5、伺服泵站額定輸出流量：300L/min，系統壓力：28MPa；配全閉環冷卻系統。
6、本系統控制器采用DOLI公司的EDC580控制器： 控制單元：可實現閉環控制功能，可在任意采集信號進行全數字PID控制，閉環控制頻率：10kHz；頻率范圍：0.001-1000Hz，控制波形：正弦波、三角波、方波、斜波、半正弦波、半三角波、半方波等；控制方式：力、位移、變形PID閉環控制，可實現任意控制模式的平滑無擾切換；
7、力傳感器信號輸出形式：應變、模擬或者雙信號輸出；
8、系統具備試樣斷裂、試驗設置目標值到（如試驗次數、位移限位、試驗力限位、控制限位等）自動停機與保護功能，同時具備泵站超壓、過濾堵塞、油溫超限、液位超限等保護與報警功能；
9、配套常規試驗輔具等。 |
