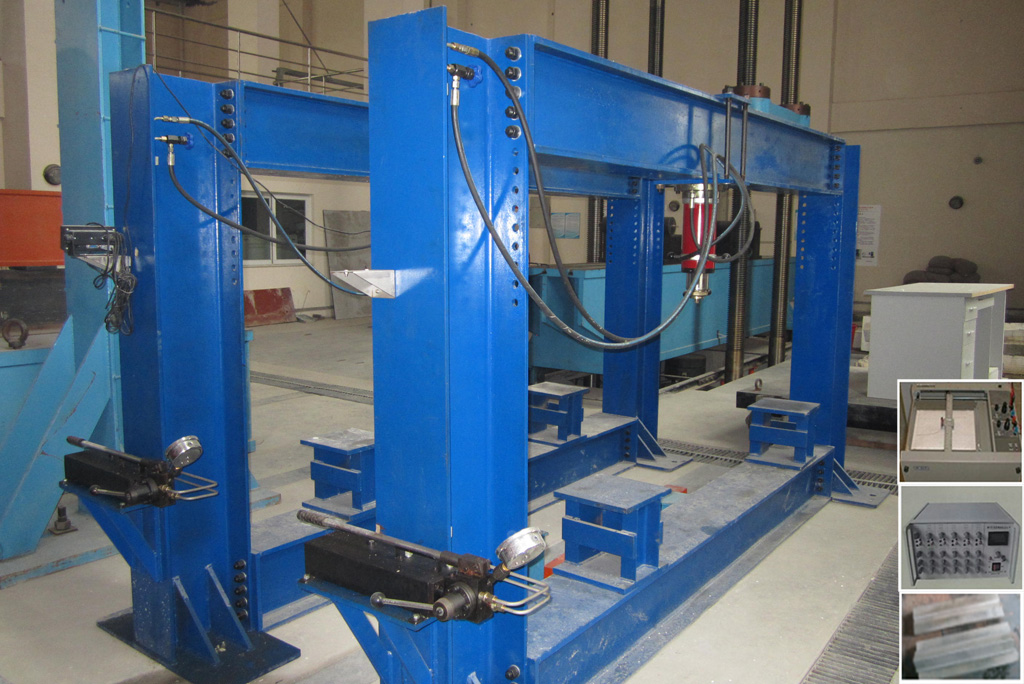

手動油壓加載及采集系統：型號：JXJZ-04-01
主要技術指標如下
手動油壓系統：
型號：JSF-1L
1、輸出壓力：63MPa；
2、帶有壓力顯示表；
3、帶有換向功能；
20噸推力油缸
型號：Q20B-02-00
1. 使用壓力：≤30MPa；
2. 額定輸出推力：200kN；行程：200mm；
3. 啟動摩擦力：≤0.05MPa，有效出力率：≥0.98；
4. 任何位置使用性能一致，滿載下均無泄露；
5. 帶荷載傳感器；荷載傳感器型號：SCZ-302-20T，精度：0.5%F•S。力信號
為雙輸出，能與伺服控制連接，能用IMP數采系統采集。
10噸推力油缸
型號：Q10B-02-00
1. 使用壓力：≤30MPa；
2. 額定輸出推力：100kN；行程：200mm；
3. 啟動摩擦力：≤0.05MPa，有效出力率：≥0.98；
4. 任何位置使用性能一致，滿載下均無泄露；
5. 帶荷載傳感器；荷載傳感器型號：SCZ-302-10T，精度：0.5%F•S。力信號為
雙輸出，能與伺服控制連接，能用IMP數采系統采集
5噸推力油缸
型號：Q5B-02-00
1. 使用壓力：≤30MPa；
2. 額定輸出推力：50kN；行程：200mm；
3. 啟動摩擦力：≤0.05MPa，有效出力率：≥0.98；
4. 任何位置使用性能一致，滿載下均無泄露；
5. 帶荷載傳感器；荷載傳感器型號：SCZ-302-5T，精度：0.5%F•S。力信號為
雙輸出，能與伺服控制連接，能用IMP數采系統采集
連接板及連接頭
1.能夠安裝20噸、10噸、5噸推力油缸；
2. 螺桿長度0.8米。
支墩
1.長1米，寬1米，高0.4米；
2.承載力200噸；
3.帶豎向4個螺孔，孔徑80mm，間距500mm；
4.帶水平螺孔，孔徑80mm，間距500mm；
5.根據客戶要求定制。
油管
1.長度：10米/根；
2.使用壓力≥50MPa；
3.油管費用包含在手動油壓系統中。
支座
1.承載力：200噸；
2.長度300mm；
3. 每套包含1個固定鉸支座和1個滑動鉸支座。
力顯示表
1.采集荷載傳感器力信號，并顯示出來，精度0.1kN；
2.每個油缸帶獨立的力顯示表。
動態電阻應變儀
1. 10通道輸入；
2. 能采集力傳感器、位移及及應變片信號；
3. 精 度：±0.5% FS
4. 能夠把信號傳送給函數記錄儀，并記錄。
函數記錄儀
1. 3通道輸入；
2. 能采集動態應變儀輸出的力、位移及應變信號，并記錄；
3. 精 度：±0.5% FS
4. 額定筆速 x：600mm／s y：800mm／s
試驗臺桌
1. 材質：實木多層板；
2. 尺寸高0.8米，長1.2米，寬0.75米。
|
